Стальной паук на службе у человека
Представьте себе ситуацию: нужно поменять лампочку в фонаре на высоте 20 метров, аккуратно подрезать старые ветки у векового дуба возле дома или осторожно поднять хрупкий фасадный элемент на строящееся здание. Лестница не поможет, строительные леса возводить долго и дорого. И тут на помощь приходит она — автовышка, этакий «стальной паук» на колёсах, который может вырасти ввысь за считанные минуты. Мы часто видим эти машины на улицах, но редко задумываемся, какой сложный и умный механизм скрывается за их кабиной и стрелой. Давайте вместе разберёмся, как же работает эта удивительная техника, какие силы позволяют ей держать равновесие и поднимать не только люльку с людьми, но и серьёзные грузы.
Работа автовышки — это всегда баланс, причём в прямом и переносном смысле. Баланс между высотой и устойчивостью, между мощностью и точностью, между физикой и мастерством оператора. Это не просто поднятая в воздух палка с корзиной. Это результат инженерной мысли, где каждая гидравлическая линия, каждый аутригер и каждый датчик играют свою важную роль. В этой статье мы заглянем внутрь этой машины, поймём её принципиальную схему и узнаем, какие хитрости позволяют ей безопасно выполнять свою работу. Будет интересно!
Сердце и мышцы: что заставляет стрелу двигаться?
В основе всего лежит гидравлика. Именно она выступает в роли «мускулов» автовышки. Если очень просто, то принцип такой: есть насос, который создаёт давление масла в системе. Это давление по специальным гибким шлангам высокого давления передаётся к гидроцилиндрам или гидромоторам. Гидроцилиндр — это, по сути, стальной поршень в цилиндре. Когда масло под давлением поступает в одну из его полостей, поршень начинает двигаться, выдвигаясь или втягиваясь. Это движение и есть основа всего.
Представьте себе шприц. Когда вы давите на поршень, вода вылетает из носика с силой. Теперь представьте, что носик шприца соединён с другим, большим шприцем, и вода, попадая в него, заставляет его поршень двигаться и поднимать что-то тяжёлое. Примерно так, только вместо воды — специальное масло, а вместо шприцев — прочнейшие стальные цилиндры. Насос, качающий это масло, приводится в действие двигателем шасси — основным или дополнительным. Так энергия сгорания дизельного топлива превращается в давление жидкости, а оно, в свою очередь, в мощное и контролируемое механическое движение.
Ключевые компоненты гидравлической системы
Давайте чуть детальнее пройдёмся по главным «органам» этой системы, чтобы картина стала полной.
- Гидравлический насос: Сердце системы. Он забирает масло из бака и нагнетает его в магистрали под высоким давлением (иногда сотни атмосфер).
- Гидроцилиндры: Мышцы. Именно они выдвигают и поднимают секции стрелы, изменяют её угол, выдвигают стабилизаторы (аутригеры).
- Гидрораспределители: Мозг на уровне рефлексов. Это блоки клапанов, управляемые рычагами из кабины. Они направляют поток масла точно в нужный цилиндр в нужном направлении.
- Гидролинии (шланги и трубки): Артерии и вены. По ним масло путешествует от насоса к механизмам и обратно в бак.
- Предохранительные клапаны: Система безопасности. Они не позволяют давлению в системе подняться выше критического, предотвращая поломки.
Скелет: из чего состоит стрела и как она складывается
Теперь посмотрим на «костяк» — саму стрелу. Конструкция стрелы — это главное, что определяет возможности автовышки. Самый распространённый тип — коленчатая или телескопическая стрела. Она похожа на рычаг у подъёмного крана, только состоит из нескольких секций, вложенных друг в друга, как трубочки в телескопе.
Секции выдвигаются одна из другой с помощью мощных гидроцилиндров или системы тросов и полиспастов. Чем больше секций и чем они длиннее, тем на большую высоту и вылет (расстояние от центра машины) может дотянуться люлька. Но здесь вступает в силу главный враг любой конструкции на рычаге — закон физики о моменте силы. Чем длиннее выдвинута стрела и чем больше она отклонена от вертикали, тем огромнее нагрузка на её основание и на всю машину. Именно поэтому автовышки никогда не работают на пределе своих паспортных характеристик — всегда есть серьёзный запас прочности.
Основные типы стрел и их «суперсилы»
| Тип стрелы | Как выглядит и работает | Главное преимущество | Где применяется |
|---|---|---|---|
| Телескопическая | Прямые секции выезжают друг из друга по прямой линии. | Быстрое вертикальное поднятие, компактность в сложенном виде. | Работа с фасадами, на стройплощадках, для монтажа оборудования. |
| Коленчатая (артикулированная) | Состоит из нескольких «колен», соединённых шарнирами. Может изгибаться, как палец. | Высокая манёвренность, возможность обходить препятствия (козырьки, провода). | Работа в стеснённых условиях, обслуживание деревьев, сложный монтаж. |
| Телескопически-коленчатая (комбинированная) | Гибрид: первое колено может быть шарнирным, последующие — телескопическими. | Сочетает высоту телескопа и манёвренность колена. | Универсальное решение для большинства сложных задач. |
Ноги, которые держат всё: система стабилизации
Самое важное в работе автовышки — это даже не подняться, а уверенно стоять на земле. Представьте: тяжёлая стрела с грузом и людьми уезжает на 15 метров в сторону от кузова. Центр тяжести всей конструкции смещается, и машина рискует опрокинуться, как игрушечная. Чтобы этого не случилось, у автовышки есть «ноги» — выносные опоры, или аутригеры.
Перед началом работы оператор вручную или с помощью гидравлики выставляет эти опоры. Они выдвигаются в стороны от шасси, а на их концах опускаются прочные «башмаки» или плиты, которые распределяют вес машины на большую площадь грунта. Часто под них дополнительно подкладывают деревянные или металлические подкладки для ещё большей устойчивости, особенно на мягком грунте. Только после того, как машина надёжно стоит на всех выносных опорах (а их обычно четыре, иногда больше), шасси полностью разгружается, и можно начинать работу со стрелой. Система датчиков уровня постоянно контролирует, не кренится ли машина. Это основа безопасности.
Процесс установки автовышки шаг за шагом
- Выбор позиции: Водитель-оператор оценивает место: уклон, плотность грунта, наличие подземных коммуникаций и препятствий над головой (ЛЭП, ветки).
- Установка на тормоза: Шасси надёжно фиксируется стояночным тормозом.
- Выдвижение аутригеров: Последовательно выдвигаются и опускаются на грунт все выносные опоры.
- Контроль уровня: С помощью встроенных гидравлических или электронных уровней машина выравнивается в горизонтальной плоскости.
- Разгрузка шасси: Гидравлика приподнимает шасси так, чтобы вес полностью лег на аутригеры. Теперь рама шасси не испытывает нагрузок на кручение.
- Готовность к работе: Загорается сигнал на панели управления, разрешающий подъём стрелы.
Мозг операции: как управляют этим великаном?
Управление автовышкой — это высший пилотаж. Оператор работает с двумя основными пультами. Один находится внизу, на поворотной платформе или у шасси — он используется для первоначальной установки и в аварийных ситуациях. Второй, основной, — это переносной пульт, который оператор берёт с собой в люльку. С него он управляет всеми движениями стрелы: подъёмом-опусканием, поворотом, выдвижением секций.
Но управление — это не просто рычаги. Современные автовышки напичканы электроникой. Система ограничения грузоподъёмности (моментографа) — главный «ангел-хранитель». Она в реальном времени вычисляет, какой вес (включая вес самой люльки, людей и инструментов) можно поднять на текущем вылете стрелы. Если оператор пытается сделать что-то, что может привести к опрокидыванию, система сначала предупредит его звуком и светом, а потом просто заблокирует опасное движение. Это не даёт даже опытному оператору по ошибке вывести машину за пределы устойчивости.
Что «видит» и «чувствует» электроника автовышки?
Датчики угла наклона стрелы, датчики длины каждой выдвижной секции, датчики давления в гидроцилиндрах, датчики веса в люльке, гироскопы для определения угла крена шасси — всё это поток данных, который стекается в центральный контроллер. Он, как опытный капитан, сверяет эти данные с зашитой в память «паспортной диаграммой» — картой допустимых нагрузок для каждой комбинации вылета и угла. Вся эта сложная система работает для одной цели — сделать подъём на высоту максимально рутинным и безопасным мероприятием.
Не только поднять, но и удержать: про люльку и грузы

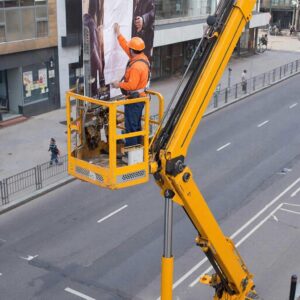

Люлька, или рабочая платформа — это цель всего подъёма. Она должна быть не только прочной и лёгкой, но и безопасной. Обязательные элементы — ограждение по периметру высотой не менее метра, бортовой порог для предотвращения соскальзывания ног, надёжная дверь с замком, который нельзя открыть случайно. Внутри есть места для крепления страховочных поясов рабочих, а на самой люльке часто устанавливают дополнительные органы управления для точного позиционирования.
Важный нюанс: автовышка — это не просто подъёмник людей. Она может работать и с грузами. Для этого на стреле или в люльке есть крюк или иное грузозахватное приспособление. Но правила тут ещё строже! При подъёме груза людей в люльке быть не должно. И наоборот, при подъёме людей подъём грузов запрещён. Это два разных режима работы, и каждый из них прописан в инструкции с своими параметрами безопасности и ограничениями по весу.
Как видите, работа автовышки — это слаженный танец стали, гидравлики и электроники, где каждая система страхует другую. От простой идеи поднять человека повыше инженеры пришли к созданию умных машин, способных аккуратно «протиснуться» к окну небоскрёба или бережно обхватить могучую ветку дерева для обрезки. Это пример того, как техника служит человеку, расширяя наши возможности и делая сложные высотные работы более предсказуемыми и безопасными. Если вы хотите глубже понять все нюансы и принципы, рекомендую ознакомиться с подробным материалом на тему как работает автовышка, где процесс разобран ещё более детально и наглядно.
Эволюция и будущее: куда движется технология?
Интересно заглянуть в будущее этой технологии. Уже сегодня мы видим тенденции к увеличению дальности «досягаемости» стрел при сохранении компактности шасси. Всё большее распространение получают электрические автовышки, которые могут работать внутри помещений или в заповедных зонах, не производя шума и выхлопов. Электронное управление становится интуитивнее, появляются системы дистанционного управления и даже элементы автоматического позиционирования люльки в заданной точке пространства.
Но суть остаётся неизменной: автовышка была и остаётся верным механическим помощником, который превращает опасную работу на высоте в рутинную операцию. В следующий раз, когда вы увидите на улице этот «стальной паук», замерший в сложной позе, вы будете знать, какая титаническая работа инженерной мысли и какое точное мастерство оператора стоят за этой, казалось бы, простой картиной. Это настоящий символ того, как человек, используя законы физики, может буквально покорять новые высоты.
